Зачем всё это?
Всем привет.
С недавнего времени импортозамещённая техника прочно вошла в нашу жизнь. Сервера, ПК, ноутбуки, сетевое оборудование…, всё это появилось на рынке и стало активным образом конкурировать с иностранными вендорами, заменять их. Особенно сильно этот процесс коснулся госкомпаний, компаний обеспечивающую критическую инфраструктуру, компаний относящихся к финансовому сектору.
И тут же всем стало жутко интересно: а на что способны отечественные решения?
К тому же, выбирая из нескольких позиций для закупки, понимаешь, что неоткуда почерпнуть информацию, помочь могут только рекламные брошюры и рассказы менеджеров. А ну как кто-то что-то недоговаривает, либо интересующие моменты просто не описаны.
Компания R-Style Softlab не первый год занимается импортозамещением IT-оборудования, и, столкнувшись с этой проблемой, мы решили проводить внутреннее тестирование оборудования, предлагаемого к закупке. Была разработана методология тестирования, назначены добровольцы и работа закипела. (ссылка на новость о лаборатории) Результаты тестирования легли в рекомендации по закупке и сразу принесли плоды: выбранная техника полностью оправдывает ожидания. Лучшие образцы мы предлагаем Клиентам.
Информации накопилось много и, решив не держать всё это в себе, R-Style Softlab открывает цикл публикаций посвященных тестированию импортозамещённого оборудования.
И первой ласточкой станет мини-ПК «Гравитон Д-15И»
Почему мини-ПК
Современные системы виртуализации переживают пик расцвета, особенно это касается России, где ушедший монополист освободил пространство для перспективных проектов импортозамещения.
Виртуализация имеет неоспоримые преимущества, не будем в этой статье подробно останавливаться на них, но есть сферы, в которых физическая машина, простыми словами системный блок, десктоп, всё – же более актуален.
В производственном процессе компании R-Style, это в первую очередь разработка, где мощная ВМ будет стоить значительно дороже идентичной по характеристикам ФМ.
Когда, перед компанией R-Style Softlab, встала задача по импортозамещению ФМ сотрудников, среди рассматриваемых вариантов были и, так называемые, мини-ПК. Подкупали несколько приятных моментов: небольшие физические размеры, при этом мощная начинка и огромное количество внешних интерфейсов. Предполагались и минусы: шум при активной работе и скромные возможности апгрейда.
Кстати, именно мини-ПК «Гравитон Д-15И», были выбраны как основа десктопного парка компании. И теперь, с приличным бэкграундом, можно оценить правильность наших первоначальных предположений и сравнить их с опытом реальной эксплуатации.
Напомню, что обзор основан на методологии тестирования разработанной компанией R-Style Softlab и не претендует на всеобъемлимость, рассматриваются и тестируются значимые для R-Style Softlab характеристики. Обзор является независимым.
Приступим.
Внешние особенности
Немного про компанию производителя.
Гравитон – российский производитель вычислительной техники. В номенклатуре выпускаемых устройств, как клиентские устройства (ПК, мини-ПК, ноутбуки, мониторы, моноблоки и т.п.), так и серверные, индустриальные, комплексные решения. Так же компания выпускает комплектующие: память, SSD M.2 диски и сетевые карты, под своим брендом.
Посмотрим на само устройство.
Мини-ПК поставляется в коробке из обычного серого картона, на лицевой стороне одноцветное изображение логотипа компании производителя.
На боковой стороне наклейки с данными по комплектации, серийным номером, артикулом и прочей информацией, которая позволяет немного приоткрыть завесу тайны над содержимым коробки.
Сверху предусмотрена пластиковая ручка, для удобства переноса.
Размеры упаковки: 26,5х9,5х22,5 см.
Внутри компактно расположены:
– сам мини-ПК,
– гарантийный талон (указана гарантия 36 месяцев, что отлично),
– руководство по эксплуатации,
– комплект креплений на монитор формата 100х100,
– подставка которая позволяет расположить устройство вертикально,
– блок питания и кабель питания.
Блок питания тм «Гравитон», довольно большой, размеры 17х7х3 см., увесистый, выдаёт 19V и 6,3А. Мощность 120W. Разъём питания штырьковый.
Кабель питания ноутбучного стандарта C5, в обиходе «Чебурашка», длина 120см.

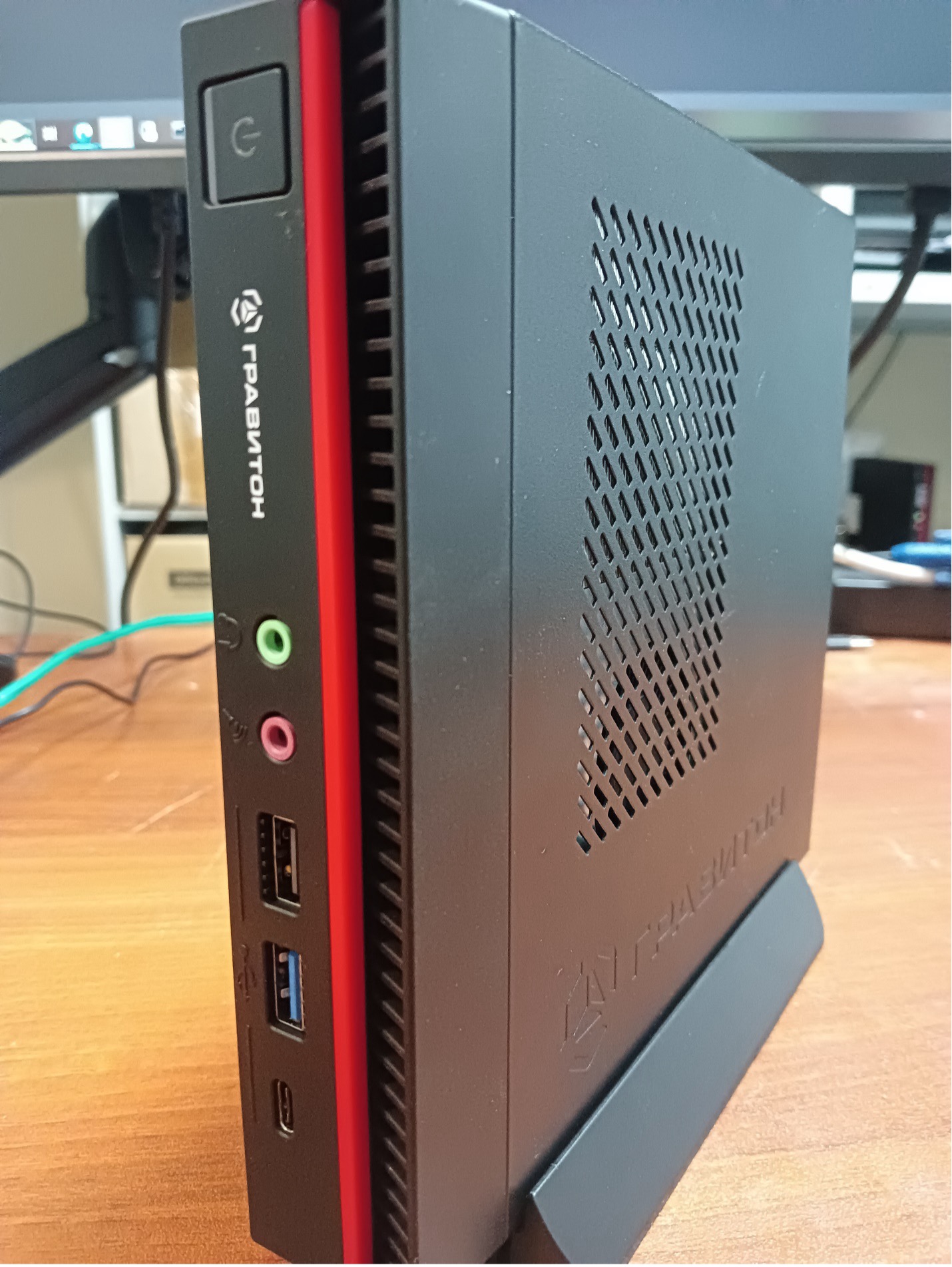

Ну и наконец-то сам герой нашего обзора:
Стильно, строго, с ярким акцентом в виде красной полосы.
Располагать мини-ПК можно как горизонтально, предусмотрены резиновые ножки, так и вертикально, для чего есть специальная подставка, которая увеличивает устойчивость. Для офиса самое то.
Устройство компактно, 19,2х21,5х3,9см. Уже упомянутая подставка незначительно увеличивает ширину до 6,3см.
Вес самого устройства – 1,22 кг, полный комплект, с блоком питания – 1,7 кг.
Производитель обещает следующие характеристики
Процессор – Intel Core 12/13/14 поколение
Чипсет – Intel Q670 vPro
Модель видеокарты -Intel UHD Интегрированная
Объем оперативной памяти – 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ
Тип оперативной памяти – DDR4 SO-DIMM, 2 слота
Объем накопителя SSD – 256 ГБ, 512 ГБ, 1 ТБ, 2 ТБ
Тип накопителя – Твердотельный накопитель SSD M.2 (SATA/PCI-e), 2.5″ HDD/SSD SATA (опция)
Слоты расширения – 1 x M.2 M-ключ 2260/2280 (SATA/PCI-e) 1 x M.2 E-ключ 2230 (поддержка АПМДЗ или Wi-Fi и Bluetooth)
Сеть – 1 Гбит/с
Беспроводные интерфейсы – Wi-Fi и Bluetooth (опция)
Порты на передней панели – 1 x USB-С 3.2 Gen 1, 1 х USB-А 2.0, 1 x USB-А 3.2 Gen 1, 1 х разъем для наушников, 1 х разъем для микрофона
Порты на задней панели – 2 x USB-С 3.2 Gen 2, 3 х USB-А 3.2 Gen 2, 1 x Display Port v1.4, 1 x HDMI v1.4, 1 x RJ-45, 1 х комбинированный аудио-разъем 3.5 мм
Опции и возможности – Горизонтальное и вертикальное расположение (подставка в комплекте), безинструментальный доступ к компонентам, поддержка крепления VESA 100х100 мм (крепление в комплекте)
Безопасность – Датчик вскрытия (опция), разъем для замка Kensington® Lock
Адаптер питания – Внешний 120 Вт
Операционная система – Windows 10 Pro, Windows 11 Pro, Российские ОС (по запросу)
Материал корпуса и цвет – Черный металлический корпус с пластиковой передней панелью
Габариты изделия – 212 x 184 x 39 мм
Вес – 1,2 кг
Комплектность поставки – Персональный компьютер Д15И, Блок питания с кабелем, Технический паспорт с гарантийным талоном, Руководство по эксплуатации (печатная версия)
Гарантия – 3 года
Проверим и уточним обещания производителя.
Передняя панель представлена на слайде выше. Помимо обещанных производителем портов, хочется отметить кнопу включения, на которой расположился индикатор активности, выполненный в виде значка включения и индикатор активности диска в виде узкой полупрозрачной полосы. Индикация реализована ярким синим цветом

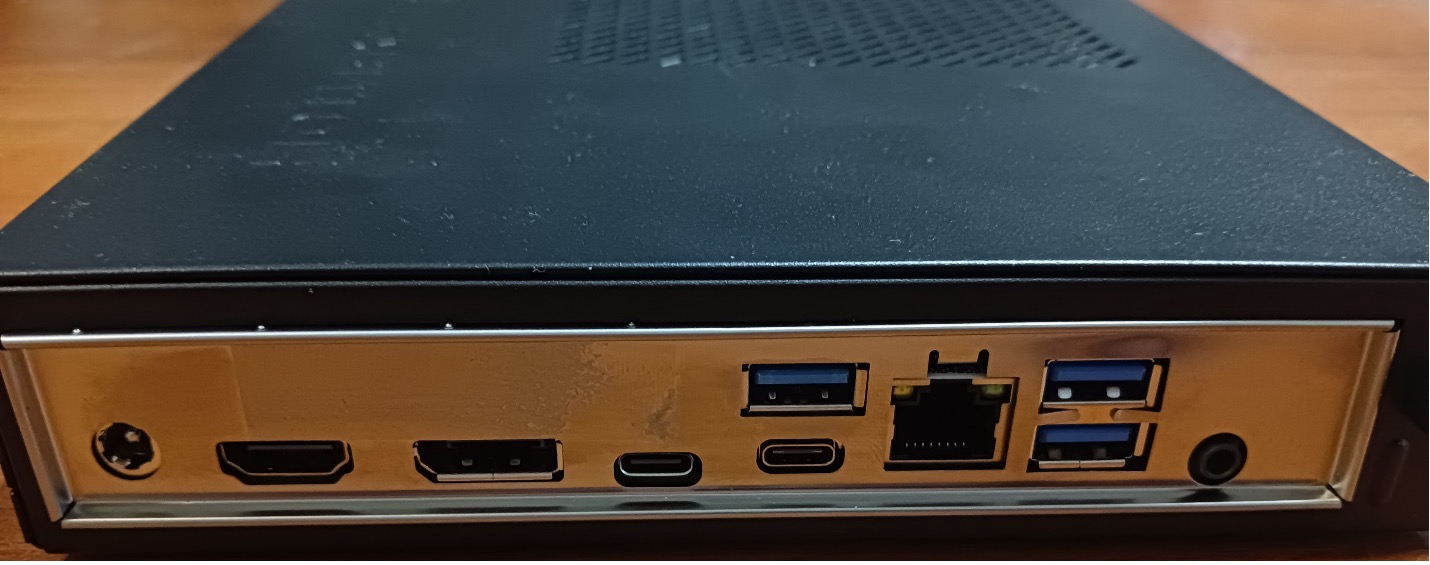

На задней панели так – же присутствуют обещанные порты + штырьковый порт питания.

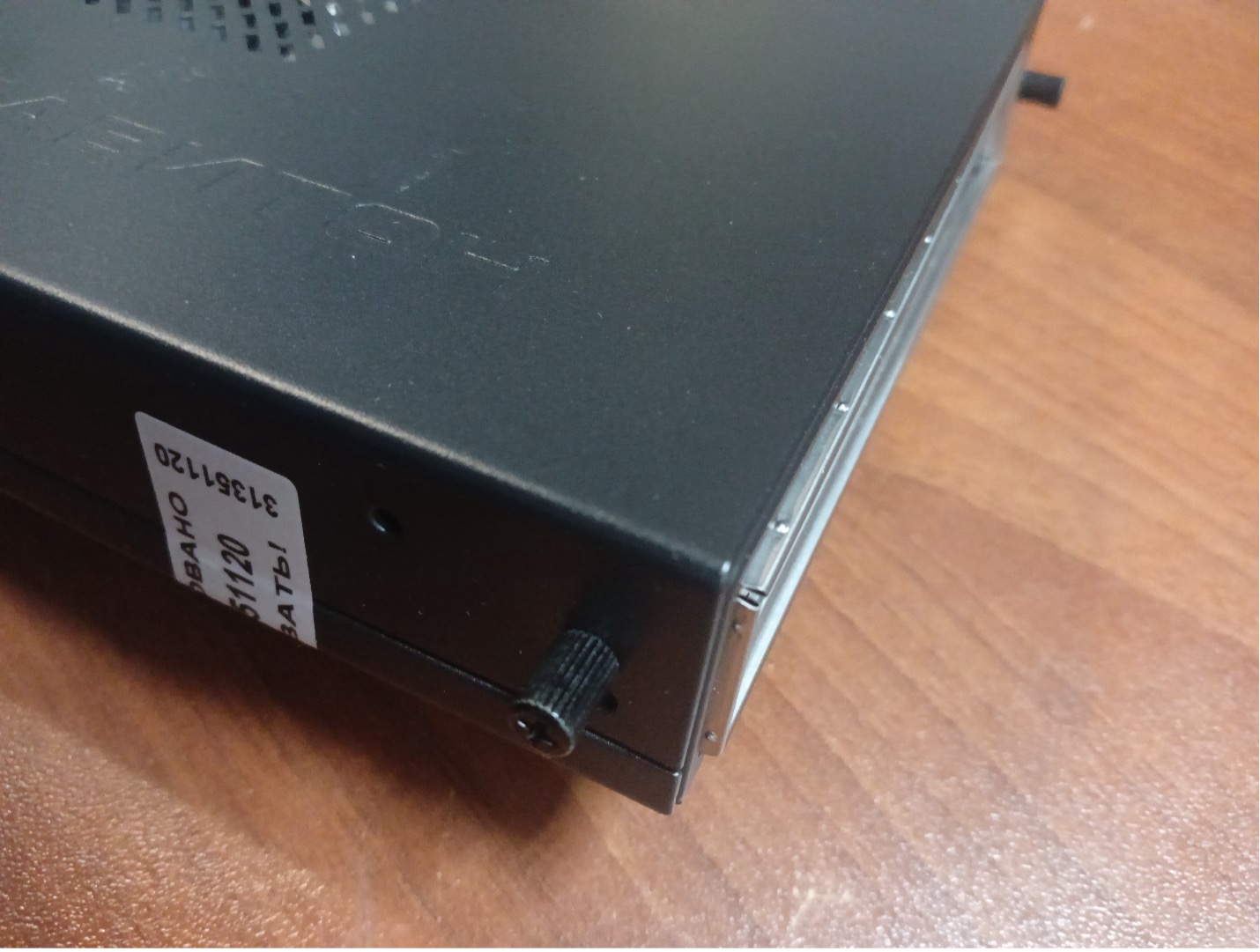

Проверим обещанную возможность безинструментального доступа к компонентам. Разбор осуществляется путём выкручивания двух винтов, которые вполне можно открутить руками (в конкретном экземпляре винты закручены довольно сильно, но ведь мощные пальцы – «mast have» для технического специалиста… ) и сдвигаем крышку в сторону.
ОСТОРОЖНО: передняя панель сдвигается вместе с крышкой, к которой присоединены порты передней панели и индикаторы.
Так – же присутствует гарантийная пломба, при повреждении которой возможны проблемы с гарантией. Подумайте: стоит оно того, либо заручитесь разрешением производителя.
Компоновка плотная и аккуратная, но хаотично расположенные провода портят всё впечатление. Временно отключим оные и оценим компоновку внимательнее.
Значительную часть материнской платы, закрывает массивная система озлаждения «ноутбучного» типа. Под вентилятором расположены 2 слота памяти SO-DIMM DDR4. Оба заняты планками по 16 Гб. Чуть в стороне M.2 SSD объёмом 1 Тб.
Стоит отдельно отметить что материнская плата, память и SSD изготовлены компанией «Гравитон» и являются импортозамещёнными.
Есть возможность установить SSD 2,5” SATA.
В целом, за исключением неаккуратно уложенных проводов, компоновка нареканий не вызывает
Соберём обратно и включим.
BIOS, ОС, драйвера, тесты
BIOS фирменный, вендором заявлен «Гравитон», основные сведения об устройстве можно посмотреть на первой странице. BIOS оставляет приятное впечатление, нет яркой визуальной составляющей, что по мне является плюсом, очень подробный, множество настроек. Демонстрировать все вкладки, думаю, нет необходимости.

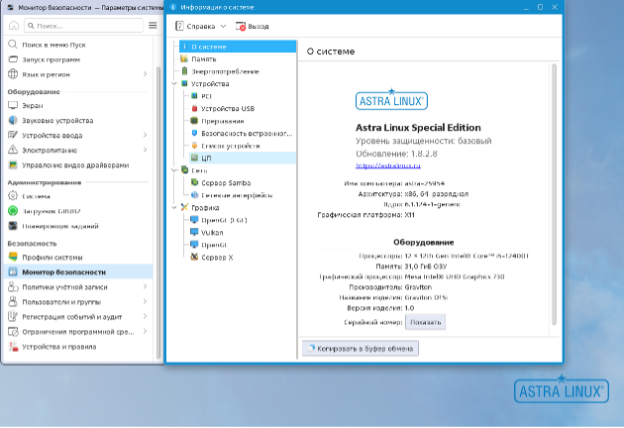

Заявлена поддержка импортозамещённых ОС, проверим, установив AstraLinux 1.8.2, уровня защищённости «Орёл». Установку произведём в настройках по умолчанию. Установка, от нажатия кнопки «установить» до загрузки рабочего стола, заняла 16 минут. Астра установилась без проблем, ошибок не выявлено. Все основные устройства определились, работают.
Запустим пару простых тестов.
Для начала протестируем производительность системы хранения данных. Для этого воспользуемся утилитой fio. Тест запустим отдельно на чтение и на запись, будет использоваться прямой ввод-вывод, размер блока 4Кб, libaio, глубина очереди 256 операций… Обычные, в общем, настройки.

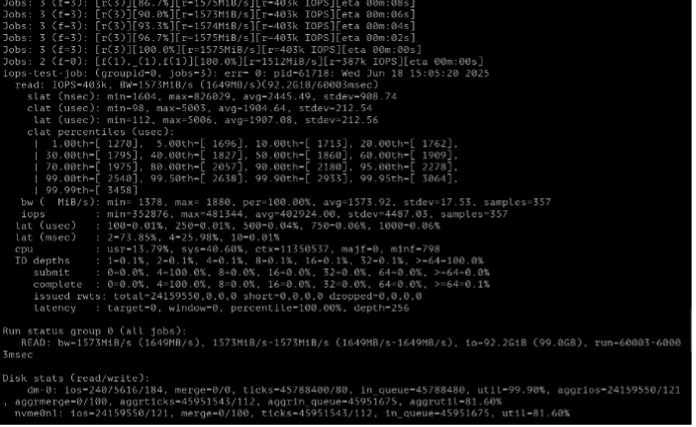

Скорость чтения составила 1573 MiB (1649 MB/s) и 403k IOPS

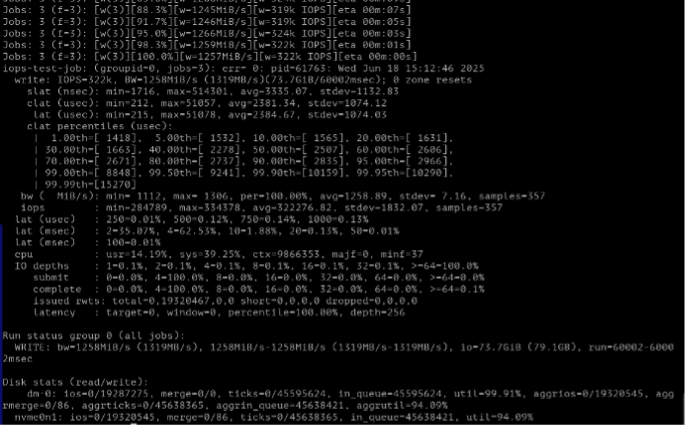

Скорость записи составила 1258 MiB (1319 MB/s) и 322k IOPS
Очень достойно.
Далее посмотрим на Passmark PerformanceTest. Это популярный тест производительности Linux. Он позволяет оценить производительность как процессора, так и оперативной памяти. На официальном сайте программы имеется рейтинг процессоров, и мы сможем сравнить результаты.
Немного странно, но производительность процессора значительно превышает указанную на сайте, спишем это на оптимизации в новых версиях ядер linux (не пренебрегайте новыми версиями ОС, обновляйтесь). Производительность памяти так – же выше всяких похвал. Остаётся только поаплодировать инженерам компании производителя, создавшим материнскую плату и память, которые позволили максимально использовать мощности процессора
«Гравитон Д-15И», под управлением импортозамещённой ОС, в нашем случае Astra Linux 1.8.2, показал себя превосходно. Беспроблемная установка, такая-же беспроблемная работа, отличная производительность железа… Придраться, по большому счёту, не к чему.
А как поведёт себя Windows 10 Professional? Сейчас посмотрим.
Установка заняла шесть с половиной минут. Но если в Астре все устройства определились и установились драйвера, то в windows значительная часть устройств не определена. Обратимся к официальному сайту «Гравитон». Находим наш мини-ПК, во вкладке «поддержка», выбираем используемую ОС и скачиваем архив с драйверами.
А вот здесь проявились нюансы. Не определяется сетевая плата, придётся обзавестись usb-сетевухой, либо скачать драйвера предварительно, на другом устройстве. Драйвера запакованы в архив формата 7z. Но в стоковой windows 10 нет штатных средств для работы с этим форматом. Выход, конечно, есть, но по какой причине сделано именно так – непонятно. Зачем лишние действия от пользователя? Причём, в других продуктах компании нормально организованные архивы с драйверами. Ещё смущает название архива: «Драйверпак_Яна_Win10_11_20221203.7z», кажется, что название должно быть другим. Возможно, в этой ситуации замешан специалист, размещавший драйвера на сайте, скорее всего её зовут Яна. Но это уже мои личные измышления.
После распаковки драйвера нормально установились. Процесс выглядит следующим образом: папка с названием устройства, в нём .bat файл, запускаем от имени локального админа – готово.
Обновим ОС, и начнём серию тестов.
Начнём с CPU-Z
На исследуемом экземпляре установлен процессор Intel Core i5—12400T. Процессор основан на архитектуре Alder Lake, 10 нм техпроцесс, сокет LGA1700. Имеет 6 ядер и 12 потоков. Индекс T означает принадлежность к настольным моделям с низким энергопотреблением
ВАЖНО: данный процессор не поддерживает технологию vPro, согласно даташиту Intel, полноценная поддержка начинается с индекса процессора i5-12500.
Как уже упоминалось, материнская плата собственного бренда «Гравитон», основана на чипсете Q670, поддерживает PCI-Express 4.0.
Плата имеет 2 слота памяти SO-DIMM DDR4, установлены 2 модуля по 16Гб DDR4-3200, производства «Гравитон», что в сумме даёт 32Гб набортной памяти.
Следующим будет Passmark PerformanceTest, напомню, что именно его мы запускали на Астре, тем интереснее будет сравнить.
Снова результат CPU выше мирового рейтинга для i5-12400T. В наших тестах для Астры результат был 17711, для Windows – 17674, явно просто небольшая погрешность, отличный результат для обоих ОС. А вот память показала себя значительно лучше, 3125 против 2866, прибавка составила 9% для ОС Windows.
Посмотрим, что с системой хранения данных.
Для измерения IOPS для ОС Windows воспользуемся утилитой DiskSpd. Она запускается в консоли и этим греет душу настоящего линуксоида…
Параметры запуска выставим такие – же: прямой ввод-вывод, размер блока 4Кб, глубина очереди 256 операций
Скорость чтения составила 914 MiB/s и 234k IOPS, против 1573 MiB (1649 MB/s) и 403k IOPS под управлением Astra Linux
Скорость записи под ОС Windows составила 610 MiB/s и 156k IOPS, против 1258 MiB (1319 MB/s) и 322k IOPS соответственно под управлением Astra Linux.
Как видно скорость работы с диском в Astra Linux значительно быстрее, до двух раз быстрее, это очень много и даёт лишний повод задуматься о переводе инфраструктуры критичной к скорости системы хранения данных на импортозамещённые ОС семейства Linux (если по каким-то причинам подобная инфраструктура ещё живет на винде…).
Осталась графическая подсистема

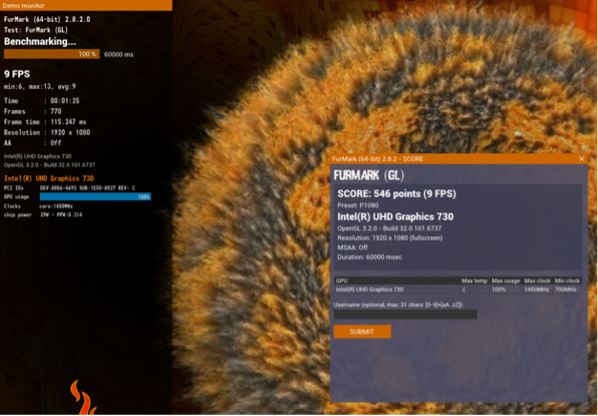

В устройстве применена встроенная видеокарта UHD Graphics 730, довольно низкой производительности, в общем всё на слайде, добавить что-то сложно. Однако видеокарты достаточно для подключения двух 2K мониторов, с повышенной до 75Hz частотой. В тестировании использовались мониторы Бештау М2701/2К, обзор которых от компании R-Style, так – же существует и, возможно, будет опубликован позже.
С тестами, пожалуй, закончим.
Осталось посмотреть, что с эксплуатационными характеристиками: шум, нагрев, энергопотребление. Для наглядности сведём данные в таблицу
Характеристика
Состояние покоя
Типичная нагрузка
Стресс-тест
Шум, dB
45
50
70
Нагрев, С
29
40
58
Энергопотребление, Вт
7-10
10-20
50-70
По ощущениям, в состоянии покоя, при небольшом фоновом шуме устройства практически не слышно, даже при условии нахождения его на рабочем столе сотрудника. При типичной нагрузке становится незначительно шумнее. При максимальной нагрузке шум появляется, но подобный режим работы часто кратковременный, да и bios позволяет регулировать режим работы вентиляторов.
Обращает на себя внимание очень, очень скромное энергопотребление. Особенно в спокойных режимах работы. Счета за электроэнергию смогут приятно удивить.
Что с температурой внутренних компонентов? 29 градусов в покое и 58 под нагрузкой, можно выставить в bios обороты вентиляторов поменьше.
Включим штатный тепловизор. В состоянии покоя температура корпуса мини-ПК составляет в самой горячей точке 27,7 градусов Цельсия, блок питания чуть горячее – 30,5 градусов.
При стресс-тесте температура БП и самого устройства достигает практически 50 градусов.
Отмечу что после отключения стресс теста, температура как комплектующих, так и корпуса падает очень быстро, этому способствуют высокие обороты вентилятора системы охлаждения: от 2500 RPM в состоянии покоя, до 3700 RPM при нагрузке.
Что в итоге…
Мини-ПК Гравитон Д-15И, оставил очень хорошее впечатление своим стильным внешним видом, аккуратностью сборки, продуманность компоновки, скоростью, отсутствием явных ошибок и проблем в работе.
Сбылись ли опасения, описанные во введении обзора? Скорее нет: апгрейд возможен, пусть чуть сложнее чем в обычном десктопе. Можно заменить как установленные компоненты, так и добавить новые (к примеру, дополнительный sata-диск), а вызывающий опасения шум от системы охлаждения проявляется только при максимальной нагрузке.
Есть и странные огрехи, но они на серьёзные минусы они не тянут. Про неаккуратно уложенные провода в корпусе, вы возможно никогда и не узнаете – нарушение гарантийной пломбы и как следствие лишение гарантии не стимулирует к вскрытию устройства.
А странные драйвера на официальном сайте можно быстро поправить…
Кстати, по совокупности тестов, лучшим решением будет использование импортозамещённых ОС семейства Linux. Особенно разительное отличие заметно на примере системы хранения данных.
Немаловажно что устройство находится в реестре МинПромТорга (номер реестровой записи 10509051), и подходит для закупки компаниями, для которых важно импортозамещение.
Поводя итог тестированию, компания R-Style Softlab рекомендует мини-ПК «Гравитон Д-15И» к использованию в собственном парке ПК. И, мало того, использует.
А вот Вам, дорогие читатели, принимать решение придётся самим. Надеюсь, этот небольшой обзор поможет в этом. И, хотя бы, чуть-чуть прольёт свет на «терра инкогнита» российского импортозамещённого железа.
Васильцов Александр
Руководитель Отдела Развития Инфраструктуры
Управления Технологического Развития R-Style Softlab
Уточнённые характеристики по результатам тестирования
Процессор – Intel Core i5-12400T
Чипсет – Intel Q670 vPro (vPro не подтверждено, отсутствует поддержка технологии со стороны процессора)
Модель видеокарты -Intel UHD 730
Объем оперативной памяти – 32 ГБ
Тип оперативной памяти – DDR4 SO-DIMM, 2 слота
Объем накопителя SSD – 1 ТБ
Тип накопителя – Твердотельный накопитель SSD M.2
Слоты расширения – 1 x M.2 M-ключ 2260/2280 (SATA/PCI-e) 1 x M.2 E-ключ 2230 (поддержка АПМДЗ или Wi-Fi и Bluetooth)
Сеть – 1 Гбит/с
Беспроводные интерфейсы – Wi-Fi и Bluetooth
Порты на передней панели – 1 x USB-С 3.2 Gen 1, 1 х USB-А 2.0, 1 x USB-А 3.2 Gen 1, 1 х разъем для наушников, 1 х разъем для микрофона
Порты на задней панели – 2 x USB-С 3.2 Gen 2, 3 х USB-А 3.2 Gen 2, 1 x Display Port v1.4, 1 x HDMI v1.4, 1 x RJ-45, 1 х комбинированный аудио-разъем 3.5 мм, разъём питания
Опции и возможности – Горизонтальное и вертикальное расположение (подставка в комплекте), безинструментальный доступ к компонентам, поддержка крепления VESA 100х100 мм (крепление в комплекте)
Безопасность – Разъем для замка Kensington® Lock
Адаптер питания – Внешний 120 Вт
Операционная система – Поддержка ОС семейства Windows и импортозамещённых ОС семейства Linux
Материал корпуса и цвет – Черный металлический корпус с пластиковой передней панелью
Габариты изделия – 21,2 x 19,2 x 3,9 см
Вес – 1,22 кг
Комплектность поставки – Персональный компьютер Д15И, блок питания с кабелем, подставка для вертикального расположения, комплект крепёжных планок стандарта VESA, небольшой набор крепежа, технический паспорт с гарантийным талоном, руководство по эксплуатации (печатная версия)
